xp下用户措施空间分派（5）：加载系统DLL

副标题#e#

ntdll.dll是加载的第一个系统DLL，它的模块信息：

名称	基址	巨细	进口点
E:\WINDOWS\system32\ntdll.dll	7c920000	00093000	7c932c28

对应的内存块：

和exe略微有所区别，照旧用dumpbin把它的文件内容导出来举办较量。

1.1 文件头

DLL和EXE文 件一样都是PE名目，因此它们的文件头的布局是一样的，看看从ntdll.dll中dump出来的信息：

14C machine (x86)
4 number of sections
4802BDC5 time date stamp Mon Apr 14 10:13:25 2008
0 file pointer to symbol table
0 number of symbols
E0 size of optional header
210E characteristics
Executable
Line numbers stripped
Symbols stripped
32 bit word machine
DLL

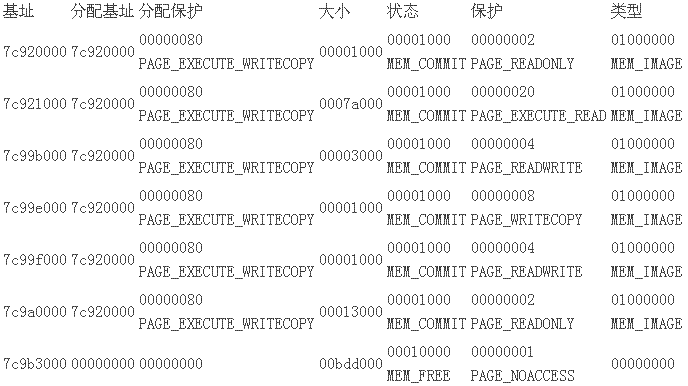

Windows为其分派了一块空间：

#p#副标题#e#

1.2 代码段

先看看文件中要求分派的地点：

SECTION HEADER #1
.text name
79FB6 virtual size
1000 virtual address (7C921000 to 7C99AFB5)
7A000 size of raw data
400 file pointer to raw data (00000400 to 0007A3FF)
0 file pointer to relocation table
0 file pointer to line numbers
0 number of relocations
0 number of line numbers
60000020 flags
Code
Execute Read

再看看 windows在内存中分派的空间：

这个和EXE文件是一样的。

1.3 数据段

这个DLL内里居然没有只读的数据段，直接就是一个数据段。

SECTION HEADER #2
.data name
4A00 virtual size
7B000 virtual address (7C99B000 to 7C99F9FF)
3200 size of raw data
7A400 file pointer to raw data (0007A400 to 0007D5FF)
0 file pointer to relocation table
0 file pointer to line numbers
0 number of relocations
0 number of line numbers
C0000040 flags
Initialized Data
Read Write

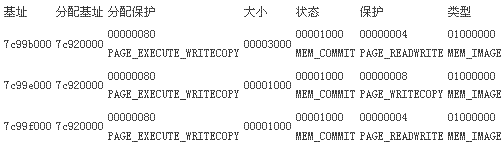

看看windows分派的内存块：

和exe文件对比，这个数据段分为了三块，不像exe那样只分为两块。

1.4 .rsrc

文件中dump出来的头信息：

SECTION HEADER #3
.rsrc name
F7D4 virtual size
80000 virtual address (7C9A0000 to 7C9AF7D3)
F800 size of raw data
7D600 file pointer to raw data (0007D600 to 0008CDFF)
0 file pointer to relocation table
0 file pointer to line numbers
0 number of relocations
0 number of line numbers
40000040 flags
Initialized Data
Read Only

#p#副标题#e#

再看windows分派的内存：

这个也和EXE文件一样，没什么说的。

1.5 .reloc

看看文件头：

SECTION HEADER #4
.reloc name
2E84 virtual size
90000 virtual address (7C9B0000 to 7C9B2E83)
3000 size of raw data
8CE00 file pointer to raw data (0008CE00 to 0008FDFF)
0 file pointer to relocation table
0 file pointer to line numbers
0 number of relocations
0 number of line numbers
42000040 flags
Initialized Data
Discardable
Read Only

再看分派的 内存：

和EXE文件一样，这个段也没有单独分派的内存，直接和.rsrc段归并在一起。

其它的系统DLL与此 雷同，不再说明。
