文件系统驱动编程基本篇之2——尺度模子
副标题#e#
二、尺度模子
WDM回收了布局化的编程方法，执行效率很高，但编写效率较低，这也是DriverStudio得以成长的重要原因。正如把握了COM道理，利用ATL才气把握精华的原理一样，读者需要忍受影象大量基本常识的“疾苦”，临时放弃编写驱动措施的捷径。
下面的某些图示稍显陈旧，不外已经足以说明问题了。

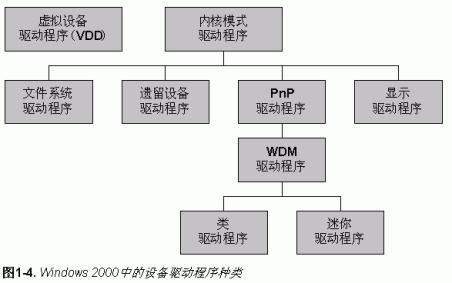

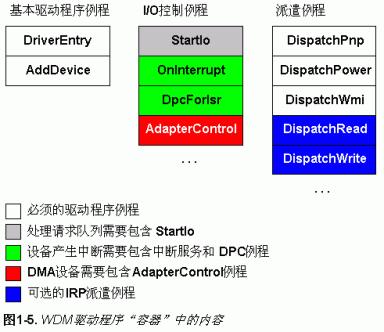

尽量驱动措施分为多个种类（图1-4），但它们包括的根基内容（图1-5）是一致的。每个驱动措施都从初始化措施DriverEntry进入，通过某个调派例程DispatchXXX派发特定数令（我们不妨称之为IRP），这些IRP有大概在调派例程里就获得了办理，也有大概交给驱动措施的其他部门办理。假如驱动措施A自己不能处理惩罚这个IRP呼吁，它就需要将IRP通报到更基层的驱动B，由它们来处理惩罚，此时驱动措施A大概因为期待IRP完成而处于睡眠状态，或继承处理惩罚新的IRP，直到基层驱动B通知（或通过某种机制叫醒并通知）A该IRP已经处理惩罚完毕了，此时A就将处理惩罚的功效（我们称之为NTSTATUS）返回本来派发这个IRP的提倡人。这就是驱动措施处理惩罚IRP的一个简化进程。
我们提到了驱动措施是分层的这个观念，那么如何领略分层的观念呢？请看图示：

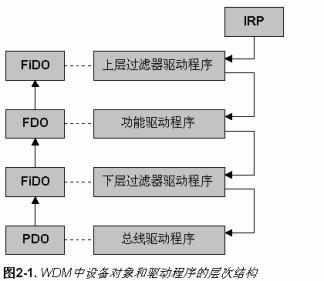

引用资料1的原话：WDM模子利用了如图2-1的条理布局。图中左边是一个设备工具仓库。设备工具是系统为辅佐软件打点硬件而建设的数据布局。一个物理硬件可以有多个这样的数据布局。处于仓库最底层的设备工具称为物理设备工具(physical device object)，或简称为PDO。在设备工具仓库的中间某处有一个工具称为成果设备工具(functional device object)，或简称FDO。在FDO的上面和下面还会有一些过滤器设备工具(filter device object)。位于FDO上面的过滤器设备工具称为上层过滤器，位于FDO下面(但仍在PDO之上)的过滤器设备工具称为基层过滤器。
由某个家伙（大概是用户模式下的应用措施，也大概是系统内核组件）提倡的IRP从上层过滤器驱动措施一直顺流而下，通报到总线驱动措施处理惩罚后，再逐级返回上层，最终提倡人得处处理惩罚的功效。
一般环境下，IRP也许不需要通报到总线驱动措施就被处理惩罚掉了，但假如各人都不认识这个IRP，他们就只好逐级下传了，假如此时有个搞粉碎的驱动措施混了进来，拦截了这个IRP，轻则丢失用户信息、重启、死机，重则造成系统区的数据杂乱，你除了从头安装操纵系统再无任何工作可做。由此可见，我们不要求驱动措施“有抱负”，但必需“有规律”，每个驱动措施都必需严格凭据类型书写代码，这要求编程人员具备较高的素质。

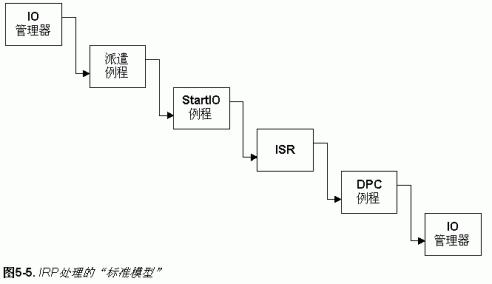

下面我们来相识驱动编程里最根基的尺度模子，这个模子不能办理所有的编程需求，按照需要，它将存在各类变革。我们来看看这个驱动编程里的“根基定式”：
IO打点器，各人应该领略为该IRP的提倡人，大概是张三，也大概是李四，而不是某个牢靠的组件。这个模子表白了单个驱动措施里各部件的相助与分工，留意它是个轮回不绝的进程，它的提倡人与最终接管人是沟通的，所谓“从那边来，就回那边去”。假如我们的编程不涉及真正的硬件，StartIo例程、间断处事例程ISR、DPC例程均大概不存在。各部件的详细成果请参看资料1的第五章。
#p#副标题#e#
三、根基例程、常用数据布局与函数
为正确领略种种例程的详细成果，需要弄清涉及的浩瀚内核函数、数据布局，读者应以本文和资料1为索引，当真的阅读Msdn上的相关内容。
我们的代码将从进口函数DriverEntry处开始执行，一般环境下，不要将它更名，不然需要修改DDK里的Build剧本。
驱动函数界说一般回收__stdcall约定，这个约定，在vs和bcb里的实际行为是差异的。如DriverEntry，两种编译器编译后的库中名字（即外部名字）别离是[email protected]和DriverEntry。我们还习惯以IN，OUT宏显式说明函数的参数是输入或输出参数。
DriverEntry里常见的几个例程由红字标出，包罗添加（硬件、虚拟）设备函数AddDevice、驱动卸载函数DriverUnload、StartIo函数以及安排于MajorFunction数组里的调派函数。DriverEntry还申请了分页池以生存注册表中的处事键，但作为文件系统驱动的DriverEntry，一般还会声明快速IO调派函数，这组调派函数没有呈此刻示例中。
#p#分页标题#e#
extern "C"
NTSTATUS
DriverEntry(IN PDRIVER_OBJECT DriverObject, IN PUNICODE_STRING RegistryPath)
{
DriverObject->DriverUnload = DriverUnload; <--1
DriverObject->DriverExtension->AddDevice = AddDevice;
DriverObject->DriverStartIo = StartIo;
DriverObject->MajorFunction[IRP_MJ_PNP] = DispatchPnp; <--2
DriverObject->MajorFunction[IRP_MJ_POWER] = DispatchPower;
DriverObject->MajorFunction[IRP_MJ_SYSTEM_CONTROL] = DispatchWmi;
... <--3
servkey.Buffer = (PWSTR) ExAllocatePool(PagedPool, RegistryPath->Length + sizeof(WCHAR)); <--4
if (!servkey.Buffer)
{
return STATUS_INSUFFICIENT_RESOURCES;
}
servkey.MaximumLength = RegistryPath->Length + sizeof(WCHAR);
RtlCopyUnicodeString(&servkey, RegistryPath);
return STATUS_SUCCESS; <--5
}

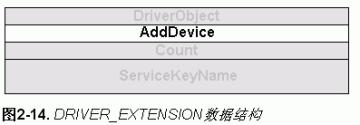

示例同时引用了多种数据布局，它们的具体注释可参看资料1第二章的第一小节的后半部门。我们首先把握这些数据布局的可见域，即可由编程人员存取的域，在领略一些重要的函数时也会涉及部门非透明域，一般环境下可利用微软推荐的函数来间接会见它们。
不要夹杂驱动工具和设备工具。驱动工具代表了内核加载的驱动镜像，DriverEntry或AddDevice例程挪用IoCreateDevice函数来建设设备工具时，驱动工具将作为该函数的一个输入参数。设备工具作为硬件或虚拟硬件的抽象，是一个极其重要的数据布局，用于处理惩罚设备的I/O请求。

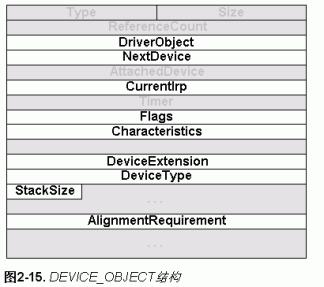

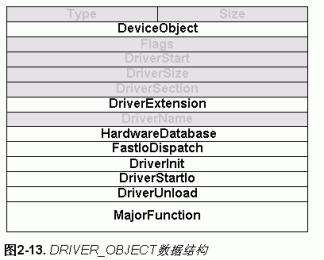

我们将在WinDbg里实际查察这些数据布局，下面列出它们的界说图：
内核函数按照执行的成果，大抵分为如下几类，读者可通过例子打仗到这些函数：
| 函数前缀 | 种别 |
| Ex… | 执行支持 |
| Hal… | 硬件抽象层（仅NT/Windows 2000/XP） |
| Io… | I/O打点器（包罗即插即用函数） |
| Ke… | 内核 |
| Ks… | 内核流IRP打点函数 |
| Mm… | 内存打点器 |
| Ob… | 工具打点器 |
| Po… | 电源打点（Vista下存在新的限制） |
| Ps… | 历程布局 |
| Rtl… | 运行期库 |
| Se… | 安详 |
| Zw… | 其他函数 |
| Cc… | Cache函数 |
| FsRtl… | 文件系统运行期库 |
四、WinDbg上的实践
我们已在上一篇先容了如何用WinDbg查察KdPrint等内核函数输出的调试信息。事实上象vs或迅雷之类的软件也会发生调试信息，但它们由用户模式下的调试输出函数发出。
本次实践的工具是下篇将要用到的的示例代码，我们将演示如安在WinDbg里的常用操纵，如配置断点，查察变量的值、数据布局等，代码位于WINDDK\3790\src\general\ioctl。假如你还不会编译驱动措施，请赶紧完成上一篇拉下的功课。
用WinDbg毗连长途机，按g返还长途机的节制权，将编译好的驱动措施sioctl.sys和测试措施ioctlapp.exe复制到长途机上的任意目次里，如我们新建了一个目次c:\ioctl。
Ctrl+break返回WinDbg后，用.cls呼吁清屏，延时加载bu sioctl!DriverEntry，此时输入bl查察已经配置的断点列表，WinDbg显示：
kd> bl
0 eu 0001 (0001) (sioctl!DriverEntry)
0暗示断点的id号，e暗示断点的状态为答允，u暗示断点未被理会，即当前加载的模块里未找到切合断点的标记。
输入g返回节制权，在长途机里打开cmd呼吁提示符窗口，输入iocatlapp.exe运行措施，措施当即在DriverEntry处断下（粉红括号）：
#p#分页标题#e#

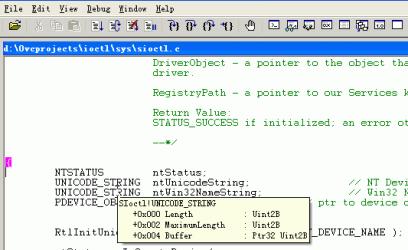

接下来的操纵其实和用户模式下的调试无大的区别，你既可以单步跟踪（F10或F11），在源代码上配置断点（F9），也可以查察变量的赋值和布局（呼吁dv、dt…）等，请读者随意发挥了。如用dt查察某个布局，如：
先用!pcr查察历程或线程内核工具地点，接着查察特定地点的eprocess布局内容：dt -r1 _eprocess 81bef448，尾随_eprocess的这个当前历程的地点可以用!process取得。出格存眷基本篇七提及的iopm：
+0x030 IopmOffset : 0x20ac
+0x032 Iopl : 0 ”
dt -r1 _ethread 8055be40
bl显示的内容改观为：
kd>bl
0 e f8d6a5b0 [d:\0vcprojects\ioctl\sys\sioctl.c @ 123] 0001 (0001) SIoctl!DriverEntry
请读者据资料2与WinDbg辅佐文档当真实践常用的呼吁，同时在网上阅读一些调试好手颁发的文章。只要多实践，可以很轻松的把握这项根基功，究竟我们已经拥有源代码，这和通过反编译来破解信息的难度是不行相提并论的。
五、结语
本篇是驱动编程进修进程中必需跨过的存亡关，假如时间丰裕，发起将资料1的第二至第五章先通读一遍，再精读两至三遍。一些不影响大局的细节（如第三章）粗通即可，无须死记；一些新的观念，如第四章的同步技能，可多耗费时间尽大概尽力的领略这项技能。
驱动编程与汇编语言的进修有相似之处，入门老是先难后易。假如代码在读者的眼中和天书一般艰巨，请不要猜疑本身的本领。不能领略的观念无非是因为在它之前还存在其他未知的常识，把一个复杂的论题解析为若干小块，慢慢办理它们，总有豁然开朗的时候。
本篇不配置参考完成时间，按照小我私家的实际环境，尽快完成入门阶段的进修。
