Win32开拓入门（8） 画图（A）

2019-06-13

Win32开拓入门（8） 画图（A）

Win32开拓入门（8） 画图（A）

副标题#e#

从本篇开始，我就不吹牛皮，那就吹吹兔皮吧。说说与画图有关的东东。

要举办绘制，首先 要获得一个DC，啥是DC呢？按字面翻译叫设备上下文，也可以翻译为设备描写表，它主要指API为我们 封装了一些与显示设备相关的交互操纵，我们这里说的是图形的绘制，自然指的是显卡。虽然，对付同 一客观事物，世界上并不存在独一的领略方案，技能上的对象最终拿来用的，不该该有硬性的去统一。 我们之中的许多人，最大的失败在于，人家说要这样领略他就绝不猜疑地这样领略，权威人士说要这样 这样，他就不颠末大脑思考地随着那样那样。

固然我的母校是名不见经传的三流大学，但回想 我的大学，很幸运，我曾经碰着几位好老师，真正的好老师，不是那些所谓的叫兽砖家。记得某位老师 说过：这本书，假如读完了你一无所获，那你太失败了；假如你把书中的内容都把握了，委曲合格；如 果你能把书中的所有概念全部推翻，你才是优秀的。

在很多环境下，我们画图都是遵循先 GetDC—–〉画图——〉ReleaseDC，DC是一种资源，用完了要释放，我们到图书馆借书，看完了要 还书。不外，在处理惩罚WM_PAINT动静时，挪用BeginPaint函数后，开始画图，画完了挪用EndPaint。虽然 这个并不违背我们前面所说的利用完HDC要释放的原理，只是BeginPaint函数会自动挪用GetDC， EndPaint会自动挪用ReleaseDC。

好的，首先我们来写几个字吧。绘制文本可以利用DrawText函 数，他的最后一个参数是文本的对齐名目，如左对齐、居中、右对齐等。

PAINTSTRUCT ps;


switch(msg)
{
case WM_PAINT:
        BeginPaint(hwnd, &ps);

声明一个PAINTSTRUCT布局体的变量，然后传给 BeginPaint函数，之后就可以画对象了。

DrawText(ps.hdc,L"床前明月光", -1, &rect, DT_CENTER);

可是，假如我但愿文本的颜色不是默认的玄色，我们可以思量挪用 SetTextColor函数来配置颜色，之后我们绘制的所有文本都是这个颜色了，假如之后但愿改变文本的颜 色，就再次挪用SetTextColor函数。

SetTextColor(ps.hdc, RGB(0,150,255));

RGB宏可 以通过三个值来确定颜色值，这个预计不消我先容了，假如不懂RGB，可以去请教芙蓉姐姐。

我 但愿新绘制的文本在前一个文本的下一行，虽然，你大概会说，用DrawText的时候把传给它的RECT改一 下坐标就行了。这要领固然可以，但我们欠好调坐标。其实，我们假如知道文本字符的高度，那不就好 办了吗，对的，要得到文本高度，可以挪用GetTextMetrics函数。此刻我们要用的东西都齐全了。

case WM_PAINT:
    BeginPaint(hwnd, &ps);
    TEXTMETRIC tm;
    // 取得与文内情关的数据
    GetTextMetrics(ps.hdc, &tm);
    RECT rect;
    rect.top = 0L;
    rect.left = ps.rcPaint.left;
    rect.right = ps.rcPaint.right;
    rect.bottom = rect.top + tm.tmHeight;
    // 第一行文本
    SetTextColor(ps.hdc, RGB(0,150,255));
    DrawText(ps.hdc,L"床前明月光", -1, &rect, DT_CENTER);
    // 第二行文本
    rect.top += tm.tmHeight;
    rect.bottom += tm.tmHeight;
    SetTextColor(ps.hdc, RGB(220, 12, 50));
    DrawText(ps.hdc, L"疑是地上霜", -1, &rect, DT_LEFT);
    // 第三行文本
    rect.top += tm.tmHeight;
    rect.bottom += tm.tmHeight;
    SetTextColor(ps.hdc, RGB(30,255,7));
    DrawText(ps.hdc, L"举头望明月", -1, &rect, DT_RIGHT);
    // 第四行文本
    rect.top += tm.tmHeight;
    rect.bottom += tm.tmHeight;
    SetTextColor(ps.hdc, RGB(0,40,210));
    DrawText(ps.hdc, L"垂头思家园", -1, &rect, DT_RIGHT);
    EndPaint(hwnd, &ps);
    return 0;


#p#副标题#e#

这个不难领略吧，就是每一行文本的矩形区域得顶部和底部坐标别离加上文本 的高度。

此刻可以看看结果了。

Win32开辟入门（8） 绘图（A）

接下来，我们画几条弧线。绘制弧线利用Arc函数，第一个参数是方针HDC，随后的4个参数用 于确定弧线地址的位置的矩形，最后4个参数是确定弧线的开始点和竣事点的坐标。

BOOL

WINAPI Arc(
      HDC hdc, //DC的句柄
      int x1, // 矩形的左坐标
      int y1, //矩形上坐标
      int x2,//矩形的右坐标
      int y2, //矩形的下坐标
      int x3, //起点x坐标
      int y3, //起点y坐标
      int x4, //终点x坐标
      int y4 //终点y坐标
);

#p#分页标题#e#

在默认环境下，弧线是逆时针偏向的。

// 绘制弧线
HPEN pen = CreatePen(PS_SOLID, 2, RGB(200, 100, 20));//建设笔
// 将笔选到DC中
auto oldObj = SelectObject(ps.hdc, pen);
// 画弧线
Arc(ps.hdc, 20, 100,  300, 300, 39, 110, 280, 285);
Arc(ps.hdc, 200, 160, 390, 400, 300,350, 380,165);
// 画完之后，把原先的笔选归去
SelectObject(ps.hdc, oldObj);
// 清理
DeleteObject(pen);

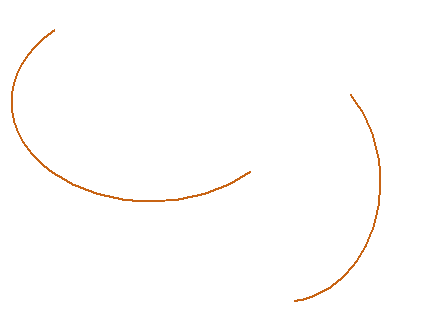

上面代码将画出如下图所示的弧线。

Win32开辟入门（8） 绘图（A）

#p#副标题#e#

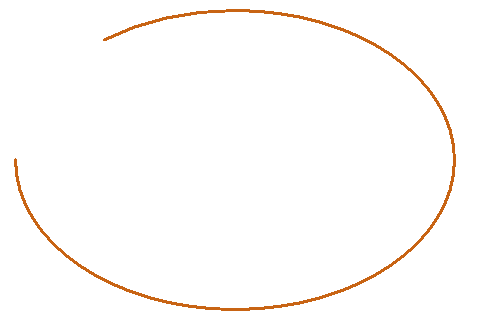

默认是逆时针偏向，此刻我想画顺时针偏向的弧线。看下面例子，通过SetArcDirection函数 改变弧线的偏向。

/*
AD_COUNTERCLOCKWISE暗示逆时针偏向
AD_CLOCKWISE暗示顺时针偏向
*/
SetArcDirection(ps.hdc, AD_CLOCKWISE);
Arc(ps.hdc, 20,150, 460,450, 90,162, 85,300);

Win32开辟入门（8） 绘图（A）

下面先容一下LineDDA函数，这个家伙不简朴，为啥？因为I它可以通过回调函数来对一条线 段中差异的点举办别离处理惩罚。其回调函数如下：

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData);

最后 一个参数是长指针，我们可以将一个HDC的地点传给它。

因为需要回调函数，我们得先写好回调 函数，可是，在文件的前面要先声明一下，C语言的函数假如在挪用之后界说，就必需先声明，否则编 译的时候找不到。

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData)
{
    // 从参数中取得HDC
    HDC hdc = *((HDC*)lpData);
    // 差异位置的线段配置差异的颜色
    int type=0;
    if(x <= 510 || y <= 200)
    {
        type = 0;
    }
    else if((x > 510 && x <= 700) ||
        (y > 720 && y <= 360))
    {
        type = 1;
    }
    else
    {
        type = 2;
    }

    // 按照差异环境着色
    switch(type)
    {
    case 0:
        SetPixel(hdc,x,y,RGB(0,255,0));
        break;
    case 1:
        SetPixel(hdc,x,y,RGB(0,0,255));
        break;
    case 2:
        SetPixel(hdc,x,y,RGB(255,0,0));
        break;
    default:
        SetPixel(hdc,x,y,RGB(255,0,0));
    }
}

#p#副标题#e#

接着在相应WM_PAINT动静的时候挪用LineDDA函数。

LineDDA (420,130,800,470,LineDDAProc, (LPARAM)&ps.hdc);

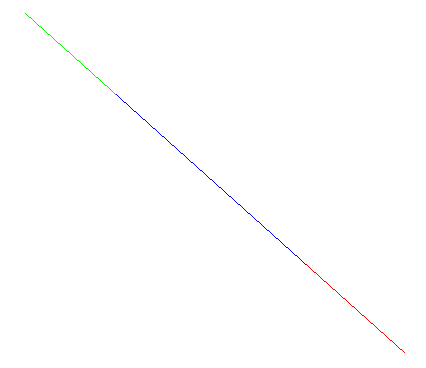

功效你会看到，画出来的线段是有三 种颜色的。

Win32开辟入门（8） 绘图（A）

完整的代码如下：

#include <Windows.h>
LRESULT CALLBACK WindowProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam);

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData);

int WINAPI WinMain(HINSTANCE hTheApp,
                    HINSTANCE hPrevApp,
                    LPSTR cmdline,
                    int nShow)
{
    WNDCLASS wc = {   };
    wc.hbrBackground = (HBRUSH)(COLOR_WINDOW + 1);
    wc.hInstance = hTheApp;
    wc.lpfnWndProc = WindowProc;
    wc.lpszClassName = L"MyApp";
    wc.style = CS_HREDRAW | CS_VREDRAW;

    RegisterClass(&wc);
    HWND hwnd = CreateWindow(L"MyApp",
        L"我的应用措施",
        WS_OVERLAPPEDWINDOW | WS_VISIBLE,
        35,
        28,
        600,
        500,
        NULL,
        NULL,
        hTheApp,
        NULL);
    if(hwnd == NULL)
        return -1;
    // 动静轮回
    MSG msg;
    while(GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }
}

LRESULT CALLBACK WindowProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
    PAINTSTRUCT ps;
    switch(msg)
    {
    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    case WM_PAINT:
        BeginPaint(hwnd, &ps);
        TEXTMETRIC tm;
        // 取得与文内情关的数据
        GetTextMetrics(ps.hdc, &tm);
        RECT rect;
        rect.top = 0L;
        rect.left = ps.rcPaint.left;
        rect.right = ps.rcPaint.right;
        rect.bottom = rect.top + tm.tmHeight;
        // 第一行文本
        SetTextColor(ps.hdc, RGB(0,150,255));
        DrawText(ps.hdc,L"床前明月光", -1, &rect, DT_CENTER);
        // 第二行文本
        rect.top += tm.tmHeight;
        rect.bottom += tm.tmHeight;
        SetTextColor(ps.hdc, RGB(220, 12, 50));
        DrawText(ps.hdc, L"疑是地上霜", -1, &rect, DT_LEFT);
        // 第三行文本
        rect.top += tm.tmHeight;
        rect.bottom += tm.tmHeight;
        SetTextColor(ps.hdc, RGB(30,255,7));
        DrawText(ps.hdc, L"举头望明月", -1, &rect, DT_RIGHT);
        // 第四行文本
        rect.top += tm.tmHeight;
        rect.bottom += tm.tmHeight;
        SetTextColor(ps.hdc, RGB(0,40,210));
        DrawText(ps.hdc, L"垂头思家园", -1, &rect, DT_RIGHT);
        // 绘制弧线
        HPEN pen = CreatePen(PS_SOLID, 3, RGB(200, 100, 20));//建设笔
        // 将笔选到DC中
        auto oldObj = SelectObject(ps.hdc, pen);
        // 画弧线
        /*Arc(ps.hdc, 20, 100,  300, 300, 39, 110, 280, 285);
        Arc(ps.hdc, 200, 160, 390, 400, 300,350, 380,165);*/

        /*
        AD_COUNTERCLOCKWISE暗示逆时针偏向
        AD_CLOCKWISE暗示顺时针偏向
        */
        SetArcDirection(ps.hdc, AD_CLOCKWISE);
        Arc(ps.hdc, 20,150, 300,450, 90,162, 85,300);
        // 画完之后，把原先的笔选归去
        SelectObject(ps.hdc, oldObj);
        // 清理
        DeleteObject(pen);
        // 分段线条
        LineDDA(420,130,800,470,LineDDAProc, (LPARAM)&ps.hdc);
        EndPaint(hwnd, &ps);
        return 0;
    }
    return DefWindowProc(hwnd, msg, wParam, lParam);
}

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData)
{
    // 从参数中取得HDC
    HDC hdc = *((HDC*)lpData);
    // 差异位置的线段配置差异的颜色
    int type=0;
    if(x <= 510 || y <= 200)
    {
        type = 0;
    }
    else if((x > 510 && x <= 700) ||
        (y > 720 && y <= 360))
    {
        type = 1;
    }
    else
    {
        type = 2;
    }

    // 按照差异环境着色
    switch(type)
    {
    case 0:
        SetPixel(hdc,x,y,RGB(0,255,0));
        break;
    case 1:
        SetPixel(hdc,x,y,RGB(0,0,255));
        break;
    case 2:
        SetPixel(hdc,x,y,RGB(255,0,0));
        break;
    default:
        SetPixel(hdc,x,y,RGB(255,0,0));
    }
}
