三分钟教你学会MySQL Workbench的使用

　　MySQLWorkbench是什么呢？事实上MySQLWorkbench是一种用于mysql的可视化数据库专用工具，那么如何使用MySQLWorkbench？今天给大家讲解如何正确使用MySQLWorkbench。

　　MySQLWorkbench是MySQL最近释放的可视数据库设计工具。这个工具是设计Mysql数据库的专用工具。

　　MySQLWorkbench拥有很多的功能和特性；这篇由DjoniDarmawikarta写的文章通过一个示例展现了其中的一些。我们将针对一个订单系统建立一个物理数据模型，这里的订单系统可以是销售单也可以是订单，并且使用forward-engineer（正向引擎）将我们的模型生成为一个MySQL数据库。

     你在MySQLWorkbench中建立的被称之为物理数据模型。一个物理数据模型是针对一个特定RDBMS产品的数据模型；本文中的模型将具有一些MySQL的独特规范。我们可以使用它生成（forward-engineer）数据库对象，除了包含表和列（字段）外，也可以包含视图。

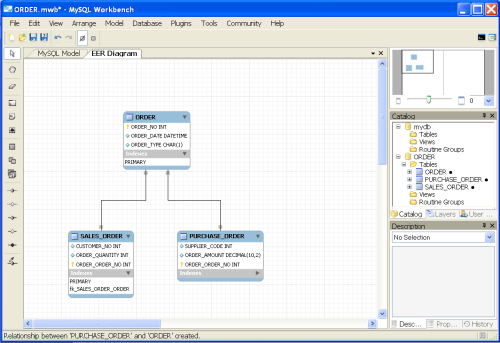

　　我们的示例中使用MySQLWorkbench创建的物理模型看上去就像下图这样：

     创建订单方案(ORDERSchema)

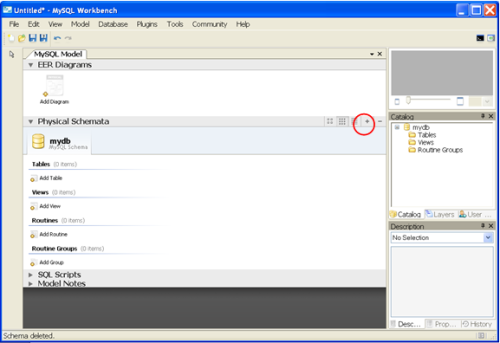

　　首先让我们来创建一个保存订单物理模型的方案。点击+按钮（红色标注的地方）

　　更改新的方案默认名称为订单。注意，当你键入方案名时，在PhysicalSchemata上的标签名也会随之改变——这是一个很好的特性。

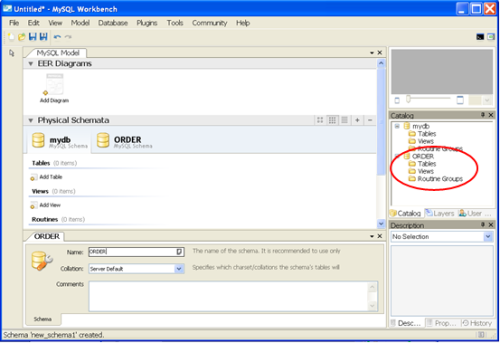

　　订单方案被增加到目录（Catalog）中(图中红色圈住的部分)。

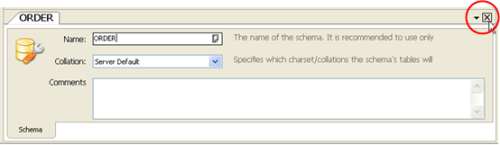

　　重命名方案后关闭schema窗口。

　　创建订单表

　　我们现在创建订单模型中的三个表：ORDER表以及它的两个子表SALES_ORDER和PURCHASE_ORDER。首先，确信你已经选择了ORDER方案的标签，这样，我们创建的表才会包含于这个方案。

　　我们将要创建的表是作为EER图表展示的(EER=EnhancedEntityRelationship)。所以，双击AddDiagram按钮。

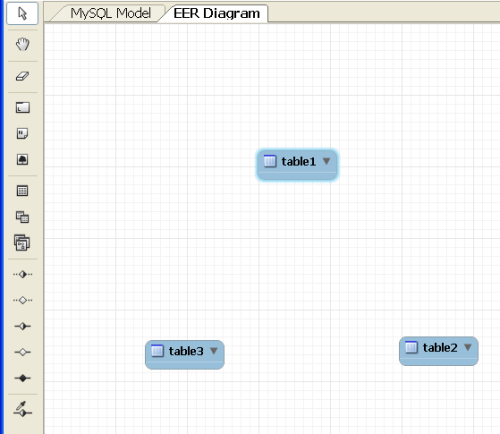

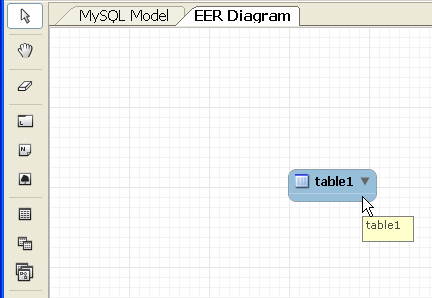

　　单击Table图标，然后移动鼠标到EERDiagram区域，在你想放置第一个表的位置上单击鼠标。



　　对于其他两个表，重复上面的操作。你可以通过拖拽来移动表的位置。

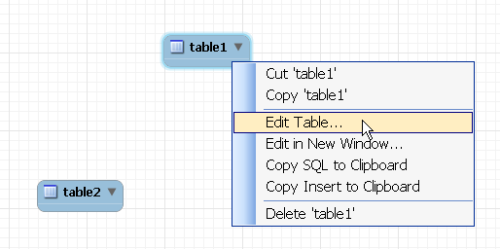

　　下一步，我们要对table1做一些操作，这些操作是通过Workbench的表编辑器完成的。要打开表编辑器，只需右键选择table1并选择EditTable菜单。

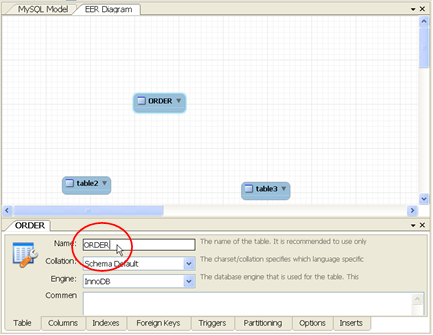

　　键入table1的表名ORDER。

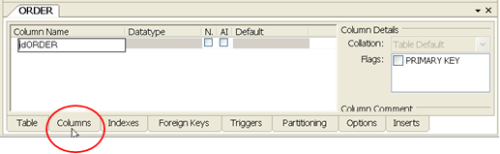

　　接下来，增加列（字段）。选择Columns标签。将列名(字段名)idORDER更改为ORDER_NO.

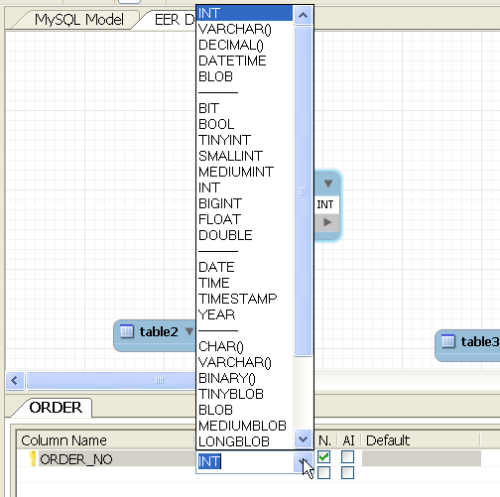

　　在下拉列表框中选择数据类型INT。

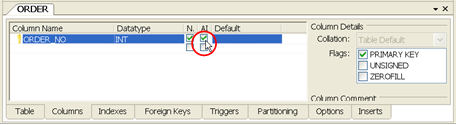

　　我们希望ORDER_NO列的值可以被MySQL数据库自动控制，所以，我们选定AI列(AutoIncrement——自增量).

　　AI是MySQL数据库的一个特性。

　　你也可以指定表的其他物理属性，例如它的Collation属性；当然可以指定表的其他高级选项，例如trigger和portioning（分别对应Trigger和Partioning标签）。

　　注意，这时，在diagram中我们表table1已经改变为ORDER，并且，它有一个列（字段）ORDER_NO。在目录中，你也可以看到有三个表。

　　在表右侧的黑点，表示它们包含在一个图表中。

　　如果你展开ORDER，你可以看到ORDER_NO列。因为我们定义它为主键，所以在它左侧有一个key图标。

#p#分页标题#e#

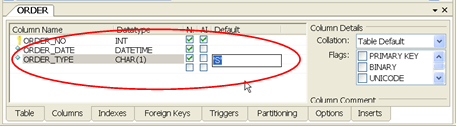

　　回到表设计器，增加其他两列（字段）：ORDER_DATE和ORDER_TYPE。ORDER_TYPE可以有两个值：S表示销售订单，P表示采购订单。由于销售订单是更常用的，所以我们指定列（字段）的默认值为S。

　　你可以在最后一列的下面白色区域双击鼠标来增加下一个字段。

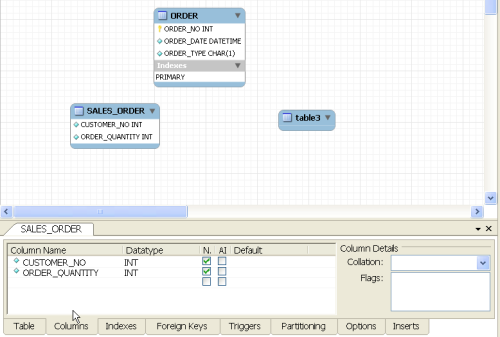

      　使用同样的方式来创建SALES_ORDER表及其中的列（字段）。

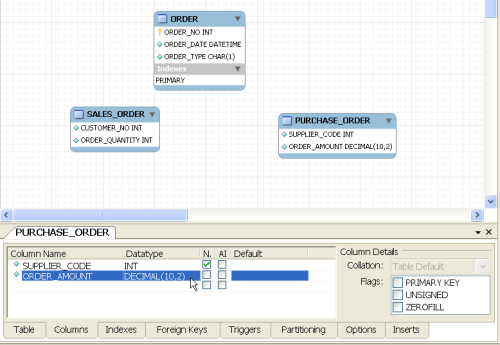

    最后，创建PURCHASE_ORDER表及其中的列（字段）。



　　创建关系

　　我们已经创建了三个表。到这里并没有结束；我们仍旧需要创建它们的关系。

　　SALES_ORDER是ORDER的子表，意味着它们是1:1，SALES_ORDER为子表，ORDER为父表，并将ORDER的键移动到SALES_ORDER。所以，选择（单击）1:1identifyingrelationship图标，然后在SALES_ORDER表上单击，再在ORDER表上单击。

　　注意，当你在单击表时，图标将变为带有1:1关系的手型。



　　1:1关系就是这样设置的；ORDER_NO主键被移动到SALES_ORDER表并作为它的主键。

        下一步，创建PURCHASE_ORDER到ORDER的关系，它仍旧是1:1关系。

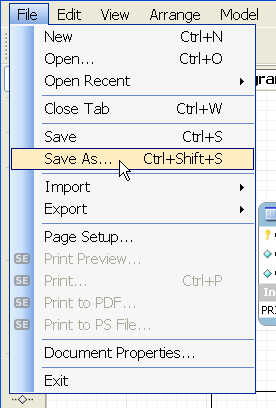

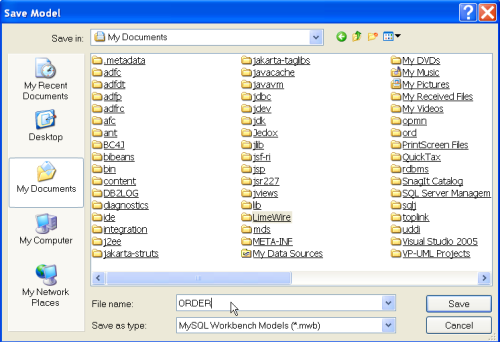

    　我们现在已经完成了表及表之间关系的设计；将我们的模型保存为ORDER.mwb.

     生成DDL和数据库

　　最终在本文设计数据模型的目的是为了建立MySQL数据库。我们将首先生成DDL(SQLCREATEscript)，然后执行这个脚本。

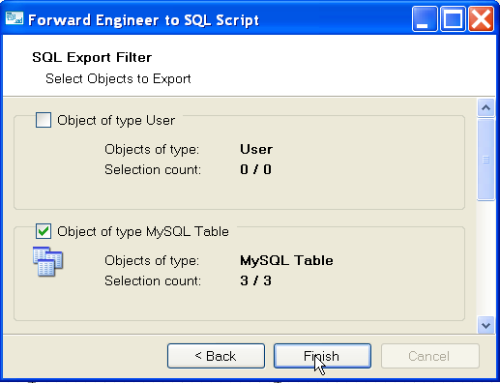

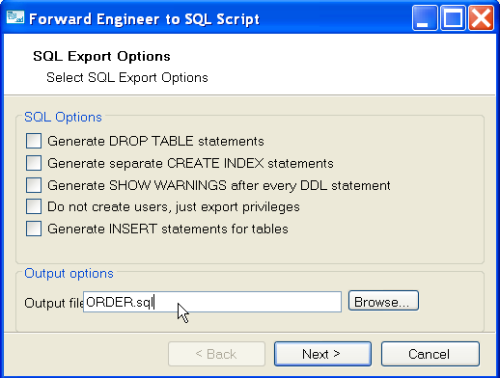

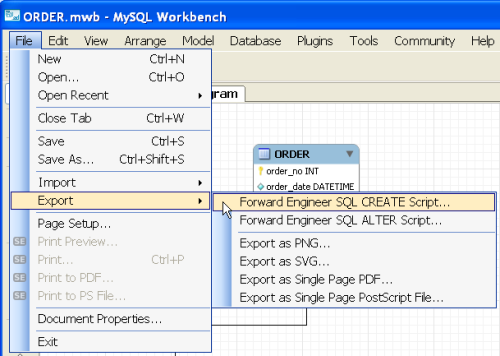

　　从File|Export菜单中，选择ForwardEngineerSQLCREATEScript.

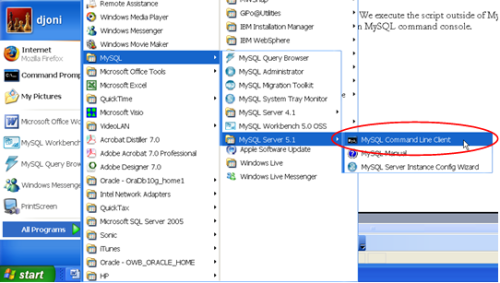

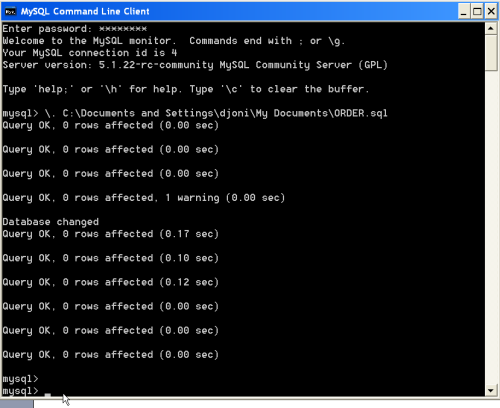

　　最后，执行保存的SQLCREATE脚本。MySQLWorkbench自身并没有执行这个脚本的能力；我们可以在MySQL命令控制台中来执行它。

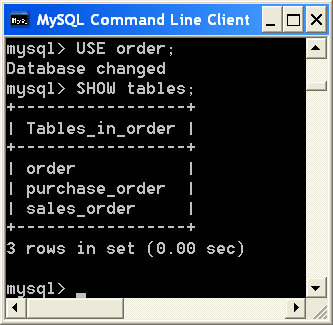

      你也可以在其中来查看表是否已经被创建。

　　总结

　　这篇文章向你展示了在MySQLWorkbench中如何可视的建立MySQL物理数据模型，并使用它来创建一个MySQL数据库。
