JFreeChart蜘蛛网图添加刻度办理方案

副标题#e#

JFreeChart是老牌Java开源图表东西包，也是JFreeReport的重要构成部门， 在业界被遍及应用。虽然，这个东西包依然有许多美中不敷，确切的说，有许多 详细的应用还需要我们拓展，好比蜘蛛网图（Spider Web）的刻度问题。

这是利用本来SpiderWebPlot时办理前的图示：

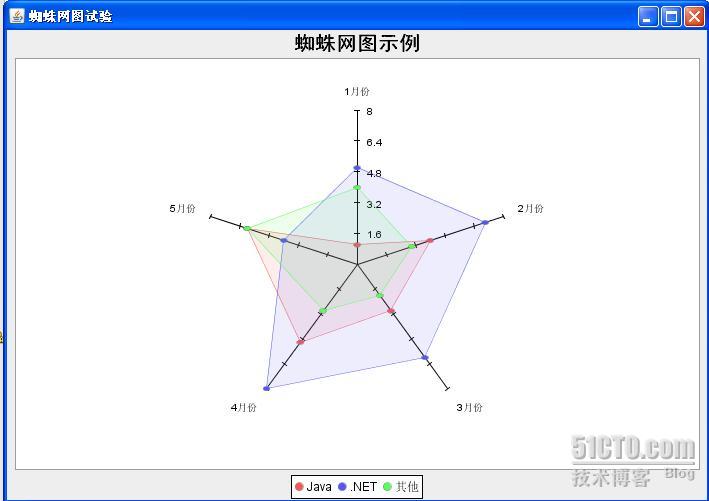

下面是利用MySpiderWebPlot办理后的图示：

#p#副标题#e#

MySpiderWebPlot代码如下：

public class MySpiderWebPlot extends SpiderWebPlot {
　　　　 private int ticks = DEFAULT_TICKS;
　　　　 private static final int DEFAULT_TICKS = 5;
　　　　 private NumberFormat format = NumberFormat.getInstance ();
　　　　 private static final double PERPENDICULAR = 90;
　　　　 private static final double TICK_SCALE = 0.015;
　　　　 private int valueLabelGap = DEFAULT_GAP;
　　　　 private static final int DEFAULT_GAP = 10;
　　　　 private static final double THRESHOLD = 15;
　　　　 MySpiderWebPlot(CategoryDataset createCategoryDataset) {
　　　　　　　　 super(createCategoryDataset);
　　　　 }
　　　　 @Override
　　　　 protected void drawLabel(final Graphics2D g2, final Rectangle2D plotArea, final double value,
　　　　　　　　　　　　 final int cat, final double startAngle, final double extent) {
　　　　　　　　 super.drawLabel(g2, plotArea, value, cat, startAngle, extent);
　　　　　　　　 final FontRenderContext frc = g2.getFontRenderContext();
　　　　　　　　 final double[] transformed = new double[2];
　　　　　　　　 final double[] transformer = new double[2];
　　　　　　　　 final Arc2D arc1 = new Arc2D.Double(plotArea, startAngle, 0, Arc2D.OPEN);
　　　　　　　　 for (int i = 1; i <= ticks; i++) {
　　　　　　　　　　　　 final Point2D point1 = arc1.getEndPoint ();
　　　　　　　　　　　　 final double deltaX = plotArea.getCenterX ();
　　　　　　　　　　　　 final double deltaY = plotArea.getCenterY ();
　　　　　　　　　　　　 double labelX = point1.getX() - deltaX;
　　　　　　　　　　　　 double labelY = point1.getY() - deltaY;
　　　　　　　　　　　　 final double scale = ((double) i / (double) ticks);
　　　　　　　　　　　　 final AffineTransform tx = AffineTransform.getScaleInstance(scale, scale);
　　　　　　　　　　　　 final AffineTransform pointTrans = AffineTransform.getScaleInstance(scale + TICK_SCALE, scale + TICK_SCALE);
　　　　　　　　　　　　 transformer[0] = labelX;
　　　　　　　　　　　　 transformer[1] = labelY;
　　　　　　　　　　　　 pointTrans.transform(transformer, 0, transformed, 0, 1);
　　　　　　　　　　　　 final double pointX = transformed[0] + deltaX;
　　　　　　　　　　　　 final double pointY = transformed[1] + deltaY;
　　　　　　　　　　　　 tx.transform(transformer, 0, transformed, 0, 1);
　　　　　　　　　　　　 labelX = transformed[0] + deltaX;
　　　　　　　　　　　　 labelY = transformed[1] + deltaY;

　　　　　　　　　　　　 double rotated = (PERPENDICULAR);
　　　　　　　　　　　　 AffineTransform rotateTrans = AffineTransform.getRotateInstance(Math.toRadians(rotated), labelX, labelY);
　　　　　　　　　　　　 transformer[0] = pointX;
　　　　　　　　　　　　 transformer[1] = pointY;
　　　　　　　　　　　　 rotateTrans.transform(transformer, 0, transformed, 0, 1);
　　　　　　　　　　　　 final double x1 = transformed[0];
　　　　　　　　　　　　 final double y1 = transformed[1];
　　　　　　　　　　　　 rotated = (-PERPENDICULAR);
　　　　　　　　　　　　 rotateTrans = AffineTransform.getRotateInstance(Math.toRadians(rotated), labelX, labelY);
　　　　　　　　　　　　 rotateTrans.transform(transformer, 0, transformed, 0, 1);
　　　　　　　　　　　　 final Composite saveComposite = g2.getComposite();
　　　　　　　　　　　　 g2.setComposite(AlphaComposite.getInstance (AlphaComposite.SRC_OVER, 1.0f));
　　　　　　　　　　　　 g2.draw(new Line2D.Double(transformed[0], transformed[1], x1, y1));
　　　　　　　　　　　　 if (startAngle == this.getStartAngle()) {
　　　　　　　　　　　　　　　　 final String label = format.format (((double) i / (double) ticks) * this.getMaxValue());
　　　　　　　　　　　　　　　　 final Rectangle2D labelBounds = getLabelFont().getStringBounds(label, frc);
　　　　　　　　　　　　　　　　 final LineMetrics lm = getLabelFont().getLineMetrics(label, frc);
　　　　　　　　　　　　　　　　 final double ascent = lm.getAscent ();
　　　　　　　　　　　　　　　　 if (Math.abs(labelX - plotArea.getCenterX()) < THRESHOLD) {
　　　　　　　　　　　　　　　　　　　　 labelX += valueLabelGap;
　　　　　　　　　　　　　　　　　　　　 labelY += ascent / (float) 2;
　　　　　　　　　　　　　　　　 } else if (Math.abs(labelY - plotArea.getCenterY()) < THRESHOLD) {
　　　　　　　　　　　　　　　　　　　　 labelY += valueLabelGap;
　　　　　　　　　　　　　　　　 } else if (labelX >= plotArea.getCenterX()) {
　　　　　　　　　　　　　　　　　　　　 if (labelY < plotArea.getCenterY()) {
　　　　　　　　　　　　　　　　　　　　　　　　 labelX += valueLabelGap;
　　　　　　　　　　　　　　　　　　　　　　　　 labelY += valueLabelGap;
　　　　　　　　　　　　　　　　　　　　 } else {
　　　　　　　　　　　　　　　　　　　　　　　　 labelX -= valueLabelGap;
　　　　　　　　　　　　　　　　　　　　　　　　 labelY += valueLabelGap;
　　　　　　　　　　　　　　　　　　　　 }
　　　　　　　　　　　　　　　　 } else {
　　　　　　　　　　　　　　　　　　　　 if (labelY > plotArea.getCenterY()) {
　　　　　　　　　　　　　　　　　　　　　　　　 labelX -= valueLabelGap;
　　　　　　　　　　　　　　　　　　　　　　　　 labelY -= valueLabelGap;
　　　　　　　　　　　　　　　　　　　　 } else {
　　　　　　　　　　　　　　　　　　　　　　　　 labelX += valueLabelGap;
　　　　　　　　　　　　　　　　　　　　　　　　 labelY -= valueLabelGap;
　　　　　　　　　　　　　　　　　　　　 }
　　　　　　　　　　　　　　　　 }
　　　　　　　　　　　　　　　　 g2.setPaint(getLabelPaint());
　　　　　　　　　　　　　　　　 g2.setFont(getLabelFont());
　　　　　　　　　　　　　　　　 g2.drawString(label, (float) labelX, (float) labelY);
　　　　　　　　　　　　 }
　　　　　　　　　　　　 g2.setComposite(saveComposite);
　　　　　　　　 }
　　　　 }
}

有其它需要的伴侣可以参考这个思路继承扩展。

碰着问题，不诉苦社会，不在一棵树上吊死。

本文出自 “王杰瑞的技能博客” 博客，请务必保存此出处 http://wangjierui.blog.51cto.com/186879/116845
