Matlab图形

本章将继承探讨MATLAB的画图和图形函数成果。下面将会接头 –

绘制条形图

绘制表面

三维图

绘制条形图

bar呼吁绘制二维条形图，下面举个例子来演示如何利用。

示例

假设有10名学生，这些学生某次测验得到分数是：75,58,90,87,50,85,92,75,60和95，利用这此分数来绘制条形图如下。

建设剧本文件并键入以下代码 –

x = [1:10];
y = [75, 58, 90, 87, 50, 85, 92, 75, 60, 95];
bar(x,y), xlabel('Student'),ylabel('Score'),
title('First Sem:')
print -deps graph.eps

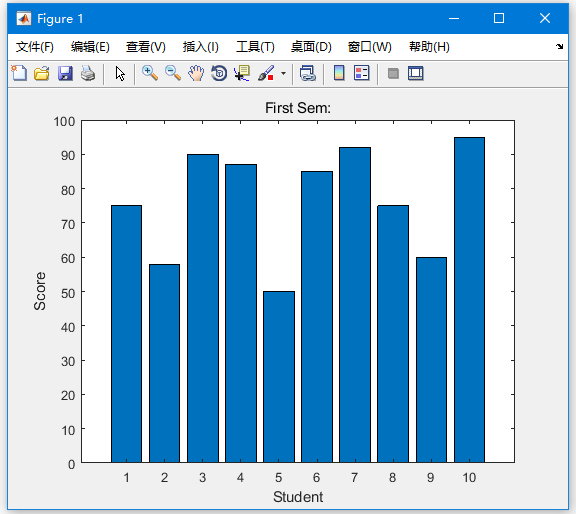

运行文件时，MATLAB显示以下条形图 –

绘制等高线

两个变量的函数的表面线是一个曲线，函数有一个恒定值。等高线用于通过毗连便是高于某一程度的点(如平均海平面)来建设表面图。

MATLAB提供了绘制表面图的contour函数。

示例

下面演示如何生成一个表面图，显示给定函数g = f(x，y)的表面线。该函数有两个变量。 所以，必需生成两个独立的变量，即两个数据集x和y。 这可以通过挪用meshgrid呼吁完成。

meshgrid呼吁用于生成在每种环境下给出x和y范畴以及增量类型的元素矩阵。

绘制函数g = f(x，y)，个中-5≤x≤5，-3≤y≤3。对付这两个值，递增0.1。变量配置为 –

[x,y] = meshgrid(–5:0.1:5, –3:0.1:3);

最后，需要分派这个函数。利用函数为：x^2 + y^2(注：x和y的平方之和)
建设剧本文件并键入以下代码 –

[x,y] = meshgrid(-5:0.1:5,-3:0.1:3); %independent variables
g = x.^2 + y.^2;                     % our function
contour(x,y,g)                       % call the contour function
print -deps graph.eps

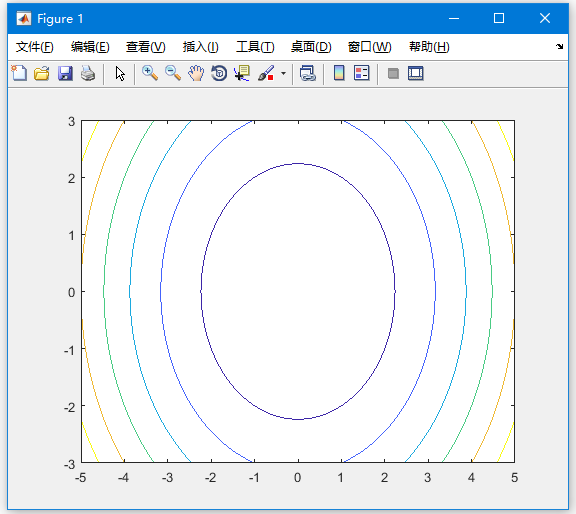

执行上面示例代码，获得以下功效 –

下面再修改一下代码，使舆图上变得有数据标识 –

[x,y] = meshgrid(-5:0.1:5,-3:0.1:3); %independent variables
g = x.^2 + y.^2;                     % our function
[C, h] = contour(x,y,g);             % call the contour function
set(h,'ShowText','on','TextStep',get(h,'LevelStep')*2)
print -deps graph.eps

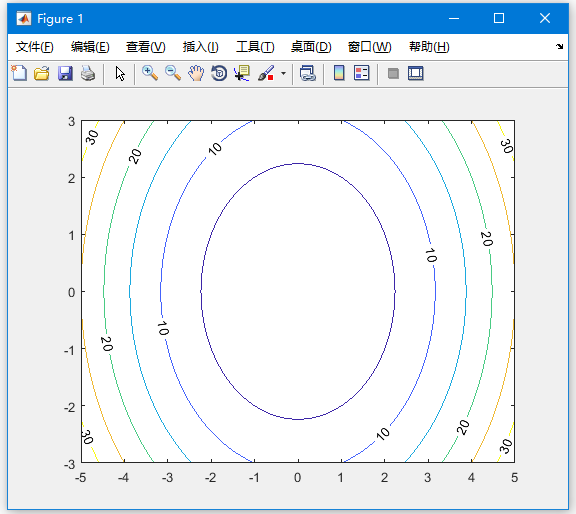

执行上面示例代码，获得以下功效 –

三维图

三维图根基上显示的是由两个变量g = f(x，y)中的函数界说的外貌。

像之前一样，要界说g，首先利用meshgrid呼吁在函数的域上建设一组(x，y)点。 接下来，分派函数自己。 最后，利用surf呼吁建设一个曲面图。

以下示例演示了这一观念 –

示例

为以下函数建设一个3D曲面图 –

建设剧本文件并键入以下代码 –

[x,y] = meshgrid(-2:.2:2);
g = x .* exp(-x.^2 - y.^2);
surf(x, y, g)
print -deps graph.eps

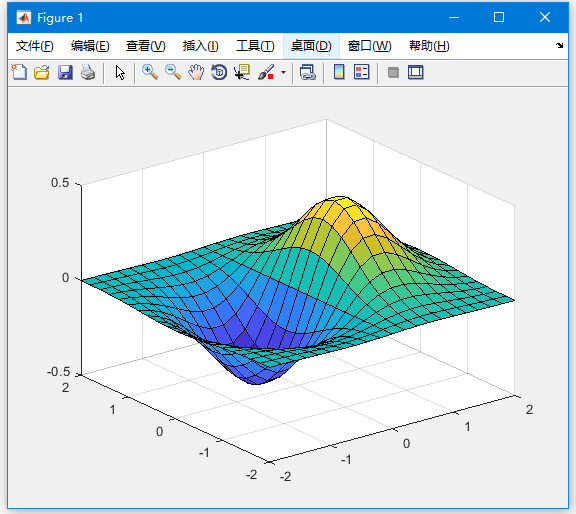

运行文件时，MATLAB显示以下三维图 –

也可以利用mesh呼吁生成三维外貌。 可是，surf呼吁显示毗连线和外貌的颜色，而mesh呼吁建设一个线框外貌，带有毗连界说点的彩色线。
